光纖配線架（ODF，Optical Distribution Frame）是現代光通信網絡中不可或缺的基礎設施，它作為光纖鏈路的關鍵管理節點，承擔著光纖的熔接、固定、調配、存儲和保護等核心功能。理解其工作原理和結構，對于構建高效、穩定、可管理的光纖網絡至關重要。
一、 光纖配線架的基本原理
光纖配線架的核心原理是提供一個集中、有序且安全的物理平臺，以實現：
- 光纖的端接與連接：將來自不同方向（例如，來自外部光纜的干線光纖和連接至終端設備的光跳線）的光纖通過熔接或機械連接方式，在配線架內部實現對接。它本質上是一個“接線板”，將不可直接插拔的固定光纜轉換為可通過標準跳線靈活連接的形式。
- 信號的靈活調度與分配：通過前端適配器（如SC、LC、FC等）端口，使用兩端帶有連接器的光纖跳線，可以輕松地在不同光路之間進行連接、測試和切換，實現網絡容量的靈活分配、路由的快速調整以及故障的便捷排查。
- 光纖的保護與管理：為脆弱的光纖接頭、熔接點以及冗余光纖（盤留）提供機械保護和存儲空間。其內部設計有繞線柱、光纖存儲盤（熔纖盤）等，確保光纖在最小彎曲半徑之上盤繞，避免因彎折、擠壓、拉伸造成的光信號衰減或光纖斷裂。
- 網絡的模塊化與標準化：將雜亂的光纜和光纖整理成標準化的接口單元，使網絡結構清晰，便于維護、擴容和標識，是實現智能化、可視化光纖資源管理的基礎。
二、 光纖配線架的主要結構與組件
一個典型的光纖配線架通常包含以下關鍵部分：

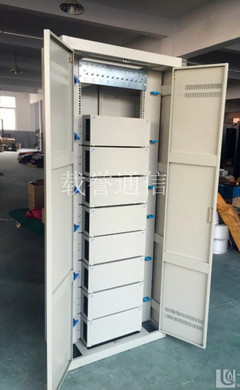

- 機架/機柜：主體支撐結構，通常為標準19英寸機架式設計，用于安裝各類功能模塊。可分為壁掛式、機架式和柜式等多種形式。
- 光纖適配器面板/單元：安裝在配線架正面，是進行光纖跳線連接的操作面。上面密集排列著各種類型的光纖適配器（法蘭盤），用于連接光纖跳線。
- 熔纖盤（熔接配線盤）：配線架的核心功能模塊，通常位于適配器面板后方。其主要功能包括：
- 光纖熔接保護：提供空間和夾具，用于保護光纖的熔接點（熱縮管）。
- 光纖固定：設有進線孔和固線裝置，固定引入光纜的加強芯和外皮。
- 余纖存儲：提供盤繞路徑，有序地存儲從光纜中剝離出的多余光纖，確保其彎曲半徑大于規定值（通常為30mm）。
- 光纖跳線：兩端帶有連接器的軟性光纖，用于連接配線架適配器端口與光傳輸設備（如光端機、交換機），或連接配線架上的不同端口，實現光路跳接。
- 管理配件：包括標簽系統、線纜管理器（理線環、扎線帶）、接地裝置等，用于實現光纖標識、走線規范和電氣安全。
三、 配線架在網絡中的核心作用
- 提高可靠性：專業的物理保護極大降低了因環境因素和人為操作導致光纖損傷的風險。
- 增強靈活性：通過跳線即可快速重構網絡連接，適應業務變化，縮短業務開通和故障恢復時間。
- 便于維護與管理：集中式的接口布局使得測試、監控和清潔工作變得簡單高效，清晰的標識系統方便了資源查找與定位。
- 優化空間利用率：將分散的光纖接頭和冗余光纖整齊收納，節省機房空間，美化布線環境。
- 支撐網絡演進：模塊化設計便于平滑擴容和技術升級，是構建面向未來高速光網絡（如5G前傳/回傳、數據中心互聯）的基石。
光纖配線架不僅是簡單的“接線盒子”，更是融合了精密機械設計、光纖傳輸原理和網絡管理理念的關鍵設備。它將無序的線纜世界轉化為有序、可靠、智能的信息通道，是光通信網絡物理層穩定與高效的堅實保障。隨著光纖到戶（FTTH）、5G和全光網的發展，高性能、高密度、智能化（如電子標簽、遠程控制）的光纖配線架將發揮愈加重要的作用。
